信息技術加快了全球網絡化和信息社會的發展進程，市場格局也發生了快速變化，產品的生命周期不斷縮短，產品之間的對抗態勢愈演愈烈，市場競爭格局由勞動密集型向技術密集型升級，能力提升成為現在制造業的關鍵詞，毋庸置疑，試驗?zāi)芰κ钱a(chǎn)品研發能力的重要組成部分。
航空產品試驗十分復雜，要完成一項試驗任務，除試驗手段外，還要進行相關的資源配置、試驗過程控制和試驗數據管理。以往試驗場所的建設在試驗?zāi)芰Ψ矫婵紤]較多，試驗環境準備和試驗過程管理主要還是人工的方式，缺乏信息化管控系統的支持，與現代企業發展不相適應，導致相關試驗資源配置、試驗過程控制和試驗數據管理相對薄弱。進入21世紀以來，這種現象逐步被人們所認識，利用信息技術構建試驗過程應用環境也被市場所認同。
航空產品試驗的問題分析
1 航空產品試驗工作復雜
由于航空產品試驗的復雜性，造成試驗結果的不確定性，為使試驗得到較好的結果，需要相關的條件保障、環境保障、人員保障和過程保障等多方面支撐。
條件保障是指試驗場所、試驗設備等的保障條件，航空產品試驗的基礎環境建設的投入往往比產品設計的基礎環境建設的投入還要大，大型試驗場所（如風洞、試飛基地等）的建設，往往能夠帶來試驗專業能力的躍升，從而對提高型號研制水平提供有力的支持。
環境保障是指試驗過程中的試驗場所、試驗設備、試驗件等的狀態滿足試驗所需的性能和功能指標，以及試驗?zāi)茉础⑿畔⒉杉骱蛽p耗物資等的持續保障。要使試驗得到較好的結果，在試驗過程中要保持試驗環境所有細節的持續穩定，尤其是保持設備儀表等可靠運轉并始終滿足精度要求。
人員保障是指試驗過程中涉及的產品研發人員、試驗人員、材料和成品等供應商以及用戶等相關人員，在試驗過程中要及時地判斷試驗狀態，解釋試驗中產生的各種現象，以及快速應對突發事件等，以確保試驗過程的正常進行。
過程保障是指試驗過程的管理和控制。航空產品試驗復雜昂貴，任何一個環節的疏忽都會導致難以預料的后果，甚至給型號研制帶來難以彌補的傷害。因此試驗過程管控十分重要，包括試驗計劃、試驗程序、監控機制、協調機制、保障機制和應急機制等一系列管理措施。
事實上工程試驗作為新產品研制和改進中重要的求證和鑒定環節，無論從花費的時間還是耗費的成本來計算，都超過型號研制費用的1/3。盡管耗費巨大，然而迄今為止，依據其結果對產品的性能指標和可靠性進行客觀科學的評定，仍然是不可替代的終極手段。因此試驗技術仍然是制造業能力的重要標志之一。
2 航空產品試驗工作難度大
在航空產品研制過程中，始終伴隨著試驗活動。從產品的方案設計階段開始，就要對產品模型進行吹風試驗，以確認產品的性能能夠滿足使用要求；在工程設計階段，要進行材料、零部件以及成品件的試驗，以使各工程設計單元滿足設計要求；在生產制造階段，要進行大量的分系統、系統和全機的各種專業驗證試驗，以確保產品的性能和功能指標；形成的產品還要經過各種科目的試飛，以最終確認產品的性能和品質；在產品的交付階段，要跟蹤產品的使用狀態，開展相關試驗以排除可能的故障，不斷改進升級產品。
航空產品試驗活動復雜，試驗工作難度大。從試驗涉及的專業領域、產品研制過程、試驗包含內容和試驗過程協調等方面可以窺見一斑：
1)涉及專業領域廣，包括氣動、結構、強度、疲勞、傳動、材料、液壓、燃油、環控、飛控、電氣、航電、試飛等幾十個領域的試驗活動；
2)涉及產品生命周期全過程，包括產品研制、生產制造和維護使用等各階段的性能和功能試驗要求；
3)涉及試驗內容多，包括材料、零組件、子系統、系統、成品、系統、整機和試飛等的產品驗證活動；
4)涉及協調界面復雜，包括設計制造等研制單位、材料和成品等供應商、測試設備和信息采集器等的測控技術提供商、專業試驗場所等試驗保障單位，以及產品使用的用戶等相關單位。
3 航空產品試驗的數據管理要求迫切
試驗的目的就是確認研發產品的品質，在產品的方案和工程設計階段確認設計的正確性，在產品生產階段確認產品對性能和功能要求的符合性，即使在產品的使用階段，也要不斷地確認產品使用的可靠性、安全性和維護性等。
試驗的結果就是獲取正確的數據。隨著試驗技術、計算機技術和現代測控技術的發展，現代工程試驗正朝數據量大、數據類型豐富的方向發展。航空產品研制過程的試驗存在數據量大、技術參數多、數據類型雜等特點。
以試飛試驗為例，一個試飛起落采集的數據量多達幾十G。新型號的試飛科目繁多，一個新型號存貯的數據總量達幾百G甚至到T級。試驗測量的技術參數多，一個新型號研制需要測量參數高達幾千甚至上萬個；而且參數類型多樣化，工程試驗數據中靜態（如試驗環境數據等）和動態（如整個試驗過程中隨時間歷程變化的結果數據等）數據并存；復雜信息的捕獲需要多通道數據的同步。
目前大多情況下試驗數據仍零散保存在硬盤、光盤、磁帶等介質上，導致數據的檢索、利用困難，試驗數據的整理和處理效率低，試驗知識難以抽取，試驗數據管理和集成應用的要求日益迫切。
試驗過程分析
一般工程試驗是在相關型號項目的統一安排下多部門協同配合聯合工作的過程，其過程如圖1所示。

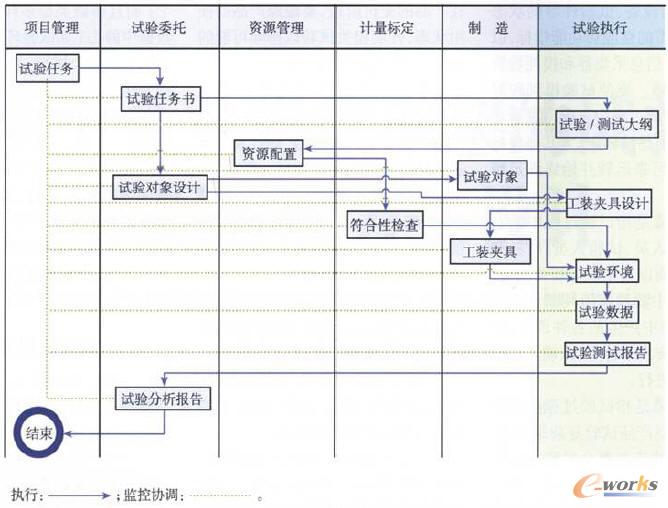

圖1 試驗管理過程
由型號項目管理部門下達試驗任務計劃；試驗委托單位（通常是設計分析部門）編制試驗任務書，并提供試驗對象，或設計試驗對象提交給制造部門生產；試驗部門依據任務書編制試驗大綱，并根據試驗對象設計試驗對象的工裝夾具提交給制造部門生產；相關資源的職能管理部門根據試驗大綱的要求配置試驗相關的資源；所有的儀器設備須經授權的第三方計量部門檢測標定合格后，方可進入試驗環境提供試驗過程使用；制造部門生產試驗對象、工裝夾具進入試驗環境供試驗過程使用；試驗部門依據試驗大綱搭建試驗環境，按照相關試驗程序執行試驗活動，獲取試驗數據，并對數據進程分析處理，出具試驗測試報告提交給試驗委托單位；試驗委托單位在相關的分析環境中對試驗數據進行專業對比分析，最終提交試驗分析報告，向項目管理部門注銷任務。
試驗過程的各個環節，均在項目管理部門監控和協調下進行。試驗過程中，在試驗任務書、試驗大綱、試驗對象、試驗環境、試驗數據、試驗測試報告和試驗分析報告等方面，根據需要組織相關的第三方評審。
試驗數據管理系統的信息關聯分析
在企業信息化體系中，支持圖1的試驗過程的是試驗數據管理系統。
項目管理部門通過項目管理系統下達試驗計劃，下達資源配置指令，監控試驗及其相關的工作活動并在試驗過程中協調各方面工作。產品設計分析部門通過產品數據管理系統提供產品試驗任務書、試驗產品數模：通過分析仿真數據管理系統接受試驗數據并利用專業知識和工具開展試驗分析。相關職能部門通過相應的資源管理系統為試驗配置資源。計量檢測部門通過計量檢測系統對試驗設備和儀表等進行檢測以保障試驗過程資源的符合性。生產部門通過制造管理系統接受試驗產品和工夾具數模；在制造過程管理的控制下生產實物試驗產品和工夾具。試驗部門通過試驗數據管理系統接收產品試驗任務書和產品數模，規劃部署試驗，開展工夾具設計；接受相關資源并進行符合性確認；接收試驗件和工夾具，搭建試驗工作環境，并執行試驗環境管理；執行試驗過程管理；執行試驗數據測試、處理并提供測試數據和測試報告。
試驗數據管理系統設計
1 試驗數據管理的業務要求
試驗數據管理的目標就是管好靜態的試驗數據和動態的試驗過程。圍繞著試驗數據管理，開展試驗數據采集、存貯、處理和利用行動。
在試驗數據業務邏輯的基礎上，根據試驗過程（圖1）要求，建立試驗數據管理系統，并與其他相關系統之間建立信息關聯關系，實現試驗數據統一管理和試驗過程控制。
2 試驗數據管理的系統方案
根據試驗數據管理的業務要求，利用信息技術建立功能系統，集成企業相關應用系統，形成企業試驗數據管理系統的技術方案，如圖2所示。

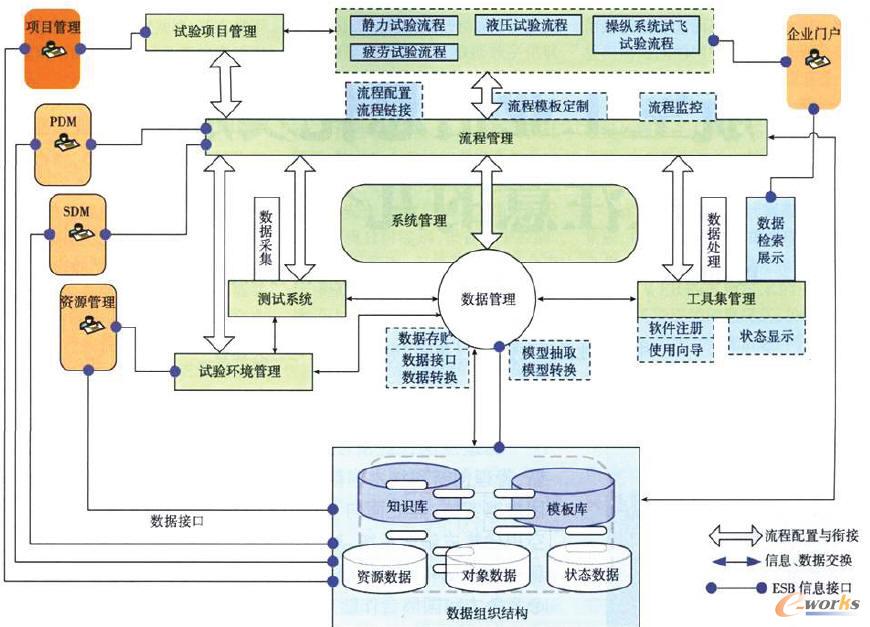

圖2 試驗數據管理系統技術方案
(1)試驗數據采集與原始數據的存貯。
通過測試系統執行試驗數據的采集。測試系統由測試臺架、儀器設備、測試件及其相關裝置構成。測試系統的數據采集器將采集的數據傳給數據管理系統，通過數據管理系統將數據保存到數據庫中，實現數據的采集與存貯。
測試系統的測試臺架、儀器設備、測試件及其相關裝置等，由環境管理系統進行管理，環境管理系統保障試驗前的資源、各測試（含被測）單元的指標符合程度及其在測試過程中的指標穩定性，以保證測試獲得的數據滿足要求，試驗環境及其指標數據與試驗項目相關聯，通過數據管理系統保存到數據庫中統一管理。
(2)試驗數據處理與結果數據的存貯。
通過工具集管理系統調用相關的軟件工具執行數據處理活動。工具集管理系統注冊并管理企業試驗數據處理的相關工具（包括自研和商業軟件系統），對數據管理系統中保存的數據進行處理，并將處理后的結果通過數據管理系統保存到數據庫中，實現數據的處理與結果的存貯。
試驗數據庫與企業其他應用系統的數據形成統一的企業數據中心，統一管理、維護和共享。
(3)試驗數據利用。
通過企業服務總線(ESB)將相關的數據通過接口傳遞到PDM、SDM等應用系統中，提供給專用應用系統進行加工和利用；同樣，試驗過程中所需的相關資源、試驗對象等數據，可通過接口獲取其他應用系統提供的數據，以支持試驗過程中的使用。
(4)試驗流程管理。
數據管理系統、環境管理系統、測試系統、工具集管理系統等形成試驗的業務功能系統。要實現對試驗業務的應用，需要針對具體試驗業務利用流程管理工具建立試驗業務的過程邏輯，通過流程來組織、管理試驗過程。
流程管理是一套組織管理方法工具，按照業務邏輯編排業務工作順序（定義流程），定義相關業務工作所需的業務活動（調用功能模塊），關聯活動所影響的數據（加載數據），并按流程執行路線變更數據狀態。
結束語
在企業信息化體系中，各應用系統的建設是統一的整體。即在信息網絡、服務器、數據庫等基礎環境的支撐下，建立各專門應用系統；各應用系統之間的信息流動通過企業服務總線(ESB)傳遞；項目管理系統對各應用系統進行監控，并通過企業架構中的流程集成實現流程的銜接和活動狀態的抽取；所有的應用都通過企業門戶實現單點登錄和應用信息的展現。在企業統一信息架構下實現企業中的所有應用系統的信息集成和過程集成，試驗數據管理系統與相關聯系統之間的信息交流也通過企業信息架構實現。
從中可以看出，試驗數據管理系統是型號協同研制的重要組成部分。長期以來，試驗基礎環境的建設側重于試驗測試能力的提升，盡管試驗測試設備的信息技術應用已經非常普遍，但相對于項目管理、產品數據管理和分析仿真數據管理、試驗數據綜合管理的系統應用要差得多。目前試驗數據管理系統的建設被大家所重視，在建設過程中應充分重視企業信息他的整體建設，避免形成“煙囪”式信息系統應用。
